法蘭連接三通球閥首頁 > 產品中心 > 球閥系列

產品名稱：

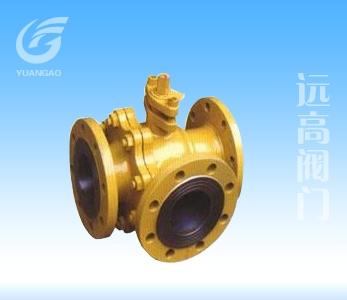

法蘭連接三通球閥

產品型號：

Q41/11F

產品說明：

一、產品特點：

①、兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。也能實現管道中介流向的切換。也能使阻互垂直的兩個通道連通或關閉。

②、四閥座密封三通球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外一通道連通，靈活控制管路中介質的合流或分流。

二、主要零件材料：

零件名稱	材質
零件名稱	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	PTFE、對位聚苯	PTFE、對位聚苯
球體	1Cr18Ni9Ti	SS304
閥座、閥桿	2Cr13	A246-416
雙頭螺栓	35CrMoA	A193-B7

三、主要性能范圍：

公稱壓力	試驗壓力（MPa）
	殼體	高壓液密封		體壓氣密封
1.6	2.4	1.76		0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
適用工況	適用介質		水、油品、氣等非腐蝕和酸堿腐蝕介質
	適用溫度		-28~350℃
應用規范	連接法蘭		JB79-59、GB9113、HG20592-97、ANSI B16.5
	檢驗試驗		GB/T9092-99、API598

其余制造規范均按本廠標準

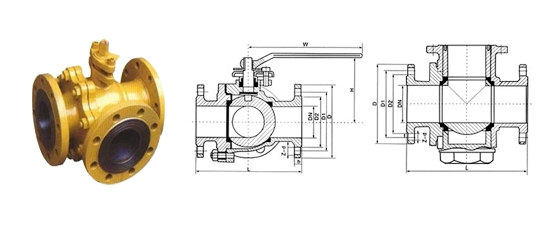

四、法蘭連接三通球閥國標連接尺寸和外形 PN1.6MPa ：

型號	公稱通徑DN（mm）	尺寸
型號	公稱通徑DN（mm）	L	L2	D	D1	D2	b	f	Z-d	H	W
Q44F-16C （P）（R）	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

五、法蘭連接三通球閥美標連接尺寸和外形 150Lb ：

公稱通徑DN		尺寸
（in）	（mm）	L	D	D1	D2	b	f	Z-Φd	H	L0
1/2	15	140	89	60.5	35	10	1.6	4-Φ15	55	130
3/4	20	165	98	70	43	11	1.6	4-Φ15	55	130
1	25	165	108	79.5	51	12	1.6	4-Φ15	70	140
11/4	32	220	117	79	64	13	1.6	4-Φ15	75	180
11/2	40	250	127	98.5	73	15	1.6	4-Φ15	90	220
21/2	50	260	152	120.5	92	16	1.6	4-Φ19	104	260
2	65	320	178	139.5	105	18	1.6	4-Φ19	153	350
3	80	320	190	152.5	127	19	1.6	4-Φ19	187	400
4	100	370	229	190.5	157	24	1.6	8-Φ19	206	500
5	125	510	254	216	186	24	1.6	8-Φ22	252	600
6	150	510	279	241.5	216	26	1.6	8-Φ22	244	1000
8	200	580	373	298.5	270	29	1.6	8-Φ22	283	1300
10	250	670	406	362	324	31	1.6	12-Φ25	345	1600
12	300	720	483	432	381	32	1.6	12-Φ25	420	2100
