調壓閥組有三臺ZAJW首頁 > 產品中心 > 冶金閥門

產品名稱：

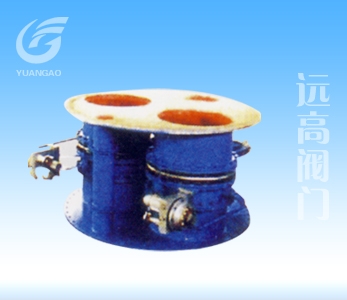

調壓閥組有三臺ZAJW

產品型號：

TYFZ型

產品說明：

一、結構特點：
TYFZ型調壓閥組有三臺ZAJW—1型自動式調節蝶閥及常通管組成。在使用中一般用一臺 ZAJW — 1 型自動式調節蝶閥通過 DDZ 型電動單元組合儀表進行自動控制，其余二臺 ZAJW — 1 型自動調節蝶閥由閥門配置的 DKJ 電動執行器通過儀表盤上的手動操作器控制，以達到對系統流量和壓力之調節。
TYFZ 型調壓閥組適用于冶煉高爐系統及其它需要通過流量、壓力調節保持穩定生產的系統。
本閥組安裝時無方向要求，但常通管應置于閥組下方，以保證在系統高溫下降時冷凝水的排出。

二、技術性能：

閥組型號	介質溫度	介質壓力 MPa	介質流量 M 3 /h	閥門轉角（度）	備注
TYFZ-10	≤400℃	－ 0.05	－ 30000	0-90
－ 30	≤400℃	－ 0.07	4800 － 5800	0-90
－ 38	≤400℃	－ 0.07	6800 － 85000	0-90
－ 65	≤400℃	－ 0.07	111000 － 130000	0-90
－ 75	≤400℃	－ 0.15	137000 － 15700	0-90
－ 90	≤400℃	－ 0.2	－ 170000	0-90
－ 100	≤400℃	－ 0.2	－ 187000	0-90
－ 126	≤400℃	－ 0.25		0-90
－ 135	≤400℃	－ 0.25

三、自動調節閥配用電動裝置主要參數：

DN	電動執行器
DN	型號	輸出力矩	輸入信號電流	單程（ 90 度）啟閉時間 S
250	DKJ-210 或 DKJ-2100	100N.m	DDZ －Ⅱ 0-10mA DDZ －Ⅲ 4-20mA	25
300	DKJ-310 或 DKJ-3100	250N.m		25
550 400	DKJ-310 或 DKJ-3100	250N.m		25
500 600	DKJ-410 或 DKJ-4100	600N.m		25
700	DKJ-510 或 DKJ-5100	1600N.m		25
800	DKJ-510 或 DKJ-5100	1600N.m		25
900	DKJ-510 或 DKJ-5100	1600N.m		25
1000	DKJ-610 或 DKJ-6100	4000N.m		60

四、主要結構尺寸：

閥門型號	D	D1	L	B	H	H1	A	N- ?d	DN1	DN2	DN3	質量
TYFZ-10	1375	1320	1000	30	1595	910	1560	32-30	400*2	250	150	2100
－ 30	1990	1930	1000	30	2210	1215	2090	44-30	600*2	300	150	2700
－ 38	1990	1930	1000	30	2490	1390	2170	44-30	700*2	350	174	3100
－ 65	2190	2130	1200	30	2550	1450	2190	48-30	700*2	350	174	3800
－ 75	2405	2340	1200	30	2575	1370	2450	52-33	900*2	500	200	5100
－ 90	2405	2340	1200	30	3070	1865	2850	52-33	800*3	400	200	5700
－ 100	2405	2340	1200	30	3070	1865	2550	52-33	800*2+1000	400	200	6050
－ 126				30
－ 135				30

五、主要零件資料：

零件名稱	閥體、	翻板	閥桿	連接筒	大小法蘭	密封墊
材料	碳素鋼	灰鑄鐵碳素鋼	優質碳素鋼	碳素鋼	碳素鋼	石棉橡膠
